▲产品特点

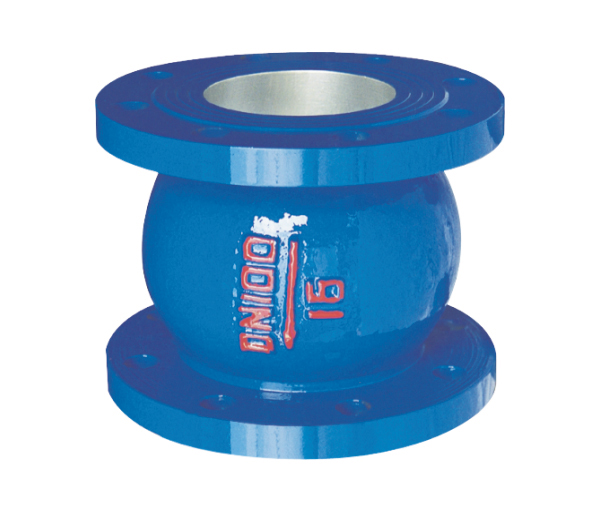

HC41X消声止回阀有法兰连接和对夹连接两种连接方式，阀瓣采用进口两端中心轴导向，启闭灵活，定位准确，可水平安装或垂直安装，阀瓣采用弹簧加载，其快速的关闭能有效地减少水锤压力 。密封面采用O型圈弹性密封与金属硬密封的组合密封结构 ，密封性能好 ，关闭时无噪声 。还具有体积小 、重量轻 、流体阻力小 、结构长度小 、耐疲劳 、寿命长等特点 。该阀门安装于给排水 、消防 、暖通系统可安装于水泵出口处 ，防止回水倒流 ，而对泵造成损坏。

▲产品性能

公称压力	公称通径	适用介质	适用温度
1 .0 ~ 1 .6MPa	40-600mm	水及弱腐蚀性流体	0~80℃

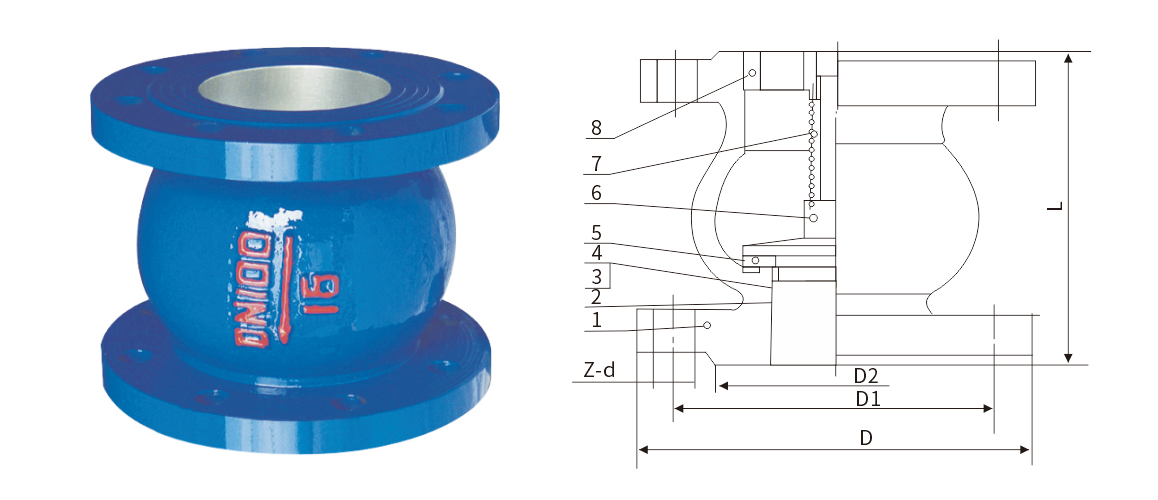

▲外形及连接尺寸

公称压力	DN	L	D	K	B	Z-ΦD
1.0	40	105	145	110	18	4-18
	50	105	160	125	20	4-18
	65	120	180	145	20	4-18
	80	145	195	160	22	8-18
	100	160	215	180	24	8-18
	125	180	245	210	26	8-18
	150	200	280	240	26	8-22
	200	230	335	295	28	8-22
	250	256	390	350	28	12-22
	300	295	440	400	28	12-22
	350	350	500	460	30	16-22
	400	375	565	515	32	16-26
	450	420	615	565	32	20-26
	500	430	670	620	34	20-26
	600	455	780	725	36	20-30
1.6	40	105	145	110	18	4-18
	50	105	160	125	20	4-18
	65	120	180	145	20	4-18
	80	145	195	160	22	8-18
	100	160	215	180	24	8-18
	125	180	245	210	26	8-18
	150	200	280	240	26	8-22
	200	230	335	295	30	12-22
	250	267	405	355	32	12-26
	300	295	460	410	32	12-26
	350	330	520	470	36	16-26
	400	375	580	525	38	16-30
	450	405	640	585	40	20-30
	500	430	715	650	42	20-33
	600	455	840	770	48	20-36
