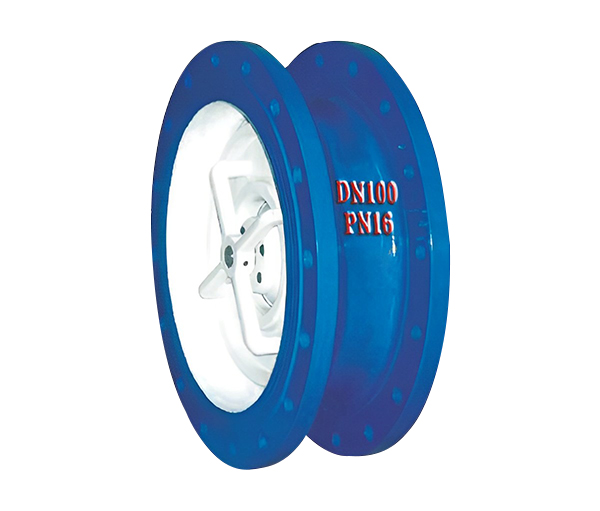

CVKR型静音式止回阀 - 缓闭止回阀系列 - 乐鱼官方端网站登录入口-乐鱼leyu(中国)

▲产品特点

CVKR大口径静音止回阀采用符合水力学的轮廓设计，取得较佳的流线型水路,内部附着到的流体的设计能保证较小的压力损失静音式止回阀安装于水泵出水口处，可在水流倒流前先行快速关闭，避免产生水锤、水击声和破坏性冲击，以达到静音，防止倒流和保护设备的目的。此阀广泛适用于给排水、消防、暖通、工业等系统。此阀门设计先进，体积小，占用空间资源小，动作迅速，功能可靠。

▲产品性能

公称压力	公称通径	适用介质	适用温度
1.0-1.6Mpa	300-1200mm	水、油品、海水、污水	0~80℃

▲外形及连接尺寸

公称压力	DN	D1	D2	D3	N-ΦD	H
1.0	300	370	400	460	12-13	171
	350	429	460	520	16-23	184
	400	480	515	580	16-28	191
	450	530	565	640	20-28	203
	500	582	620	715	20-28	219
	600	682	725	810	20-31	222
	700	794	840	895	24-31	280
	800	901	950	1015	24-24	356
	900	1001	1050	1125	28-30	368
	1000	1112	1160	1230	28-43	432
	1200	1328	1380	1455	32-49	524
1.6	300	370	410	460	12-28	171
	350	429	470	520	16-28	184
	400	480	525	580	16-31	191
	450	530	585	640	20-31	203
	500	582	650	715	20-34	219
	600	682	770	840	20-37	222
	700	794	840	910	24-37	280
	800	901	950	1025	24-40	356
	900	1001	1050	1125	28-40	368
	1000	1112	1170	1255	28-43	432
	1200	1328	1390	1485	32-49	524
