▲产品特点

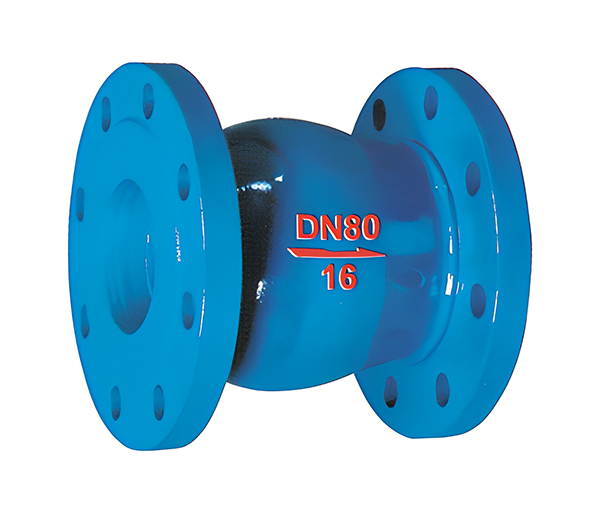

静音式止回阀主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计，压力损失极小。阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，具有静音关闭的特点。该阀主要用于给排水、消防、暖通系统，可安装于水泵出口处，以防止倒流及水锤对泵的损害。
▲产品性能
| 公称压力 | 公称通径 | 适用介质 | 适用温度 |
| 1.0~2.5MPa | 50~350mm | 水、油品、海水、污水 | 0~80℃ |
▲外形及连接尺寸
| DN(mm) | L |
| 40 | 100 |
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 229 |
| 125 | 254 |
| 150 | 267 |
| 200 | 292 |
| 250 | 330 |
| 300 | 356 |
| 350 | 381 |
| 400 | 405 |
| 450 | 430 |
| 500 | 455 |

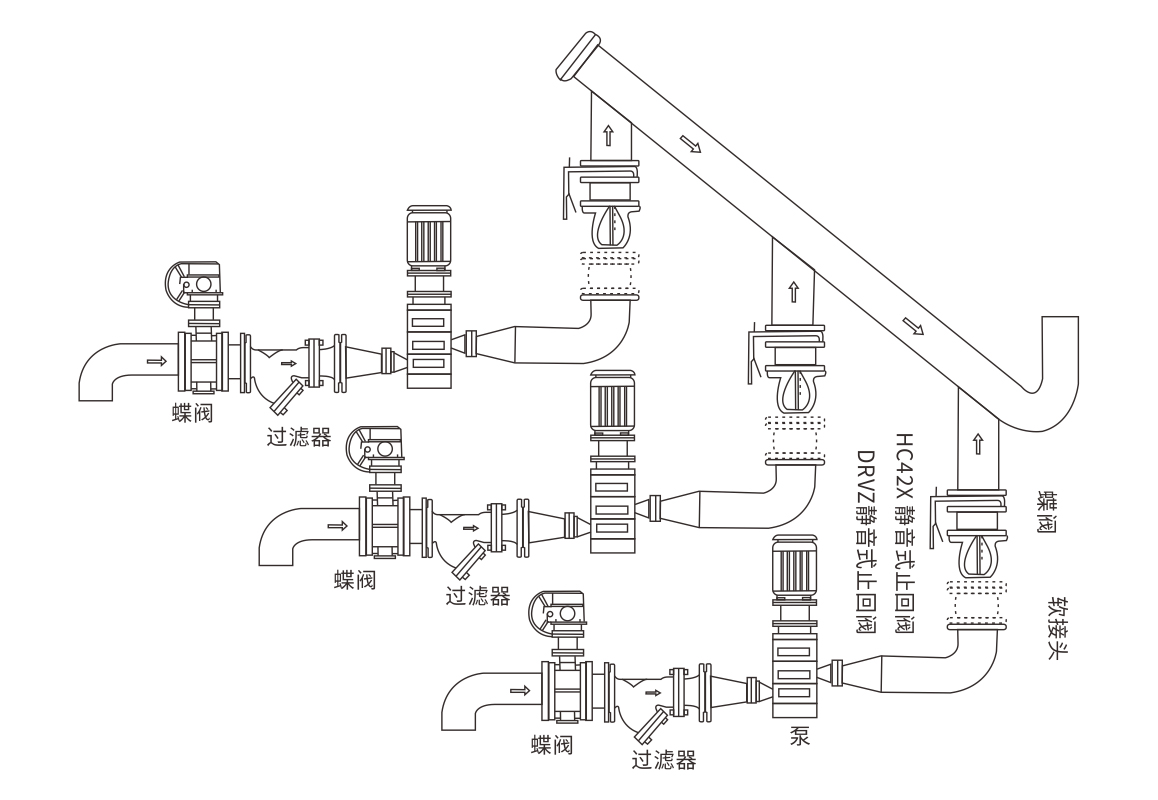

▲安装示意图
