▲产品特点

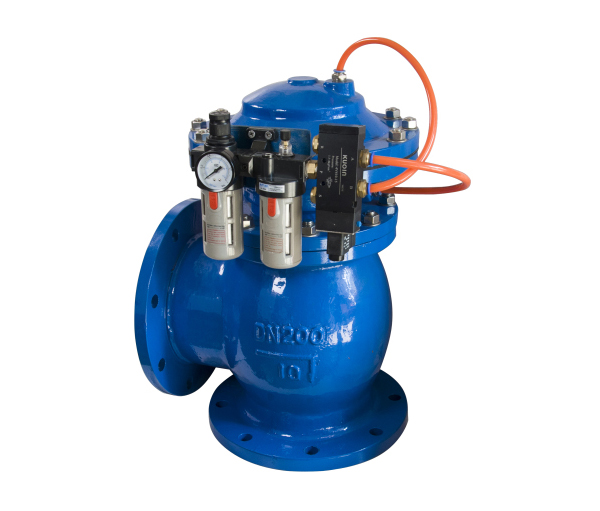

JM744X/JM644X隔膜式液压、气动快开排泥阀，是一种由液压源或气动源执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。该阀将隔膜代替活塞，无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。
▲产品性能
| 工作压力 | 驱动压力 | 介质 | 使用温度 |
| 0.6-1.0Mpa | 0.15Mpa | 水、污水 | 0~80℃ |

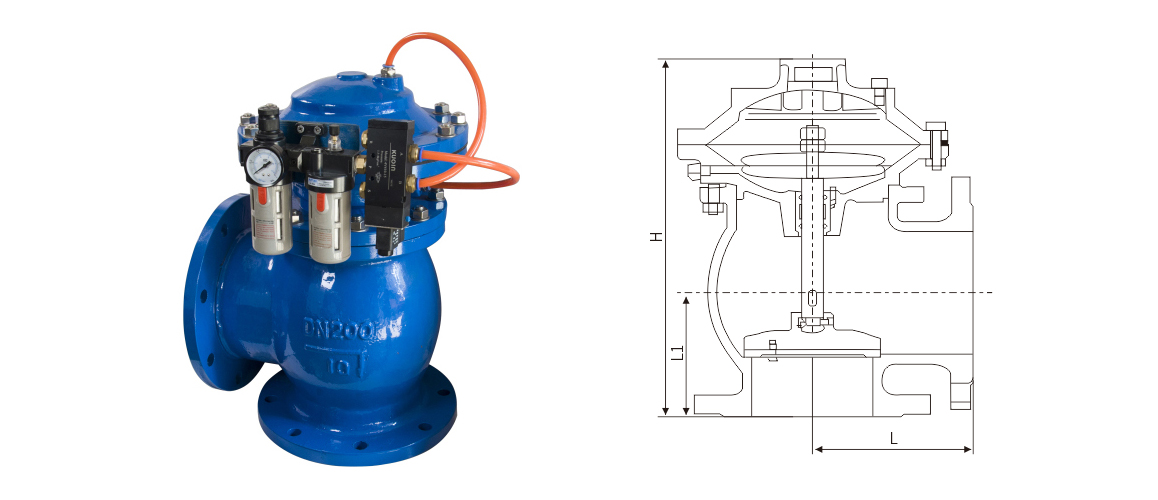

▲外形及连接尺寸
| DN | H | L1 | L2 | 接管螺纹G |
| 80 | 480 | 135 | 125 | 2/1" |
| 100 | 500 | 145 | 125 | 2/1" |
| 150 | 620 | 175 | 145 | 2/1" |
| 200 | 735 | 225 | 185 | 2/1" |
| 250 | 805 | 260 | 205 | 2/1" |
| 300 | 940 | 280 | 245 | 3/4" |
| 350 | 1100 | 305 | 270 | 3/4" |
| 400 | 1200 | 340 | 310 |

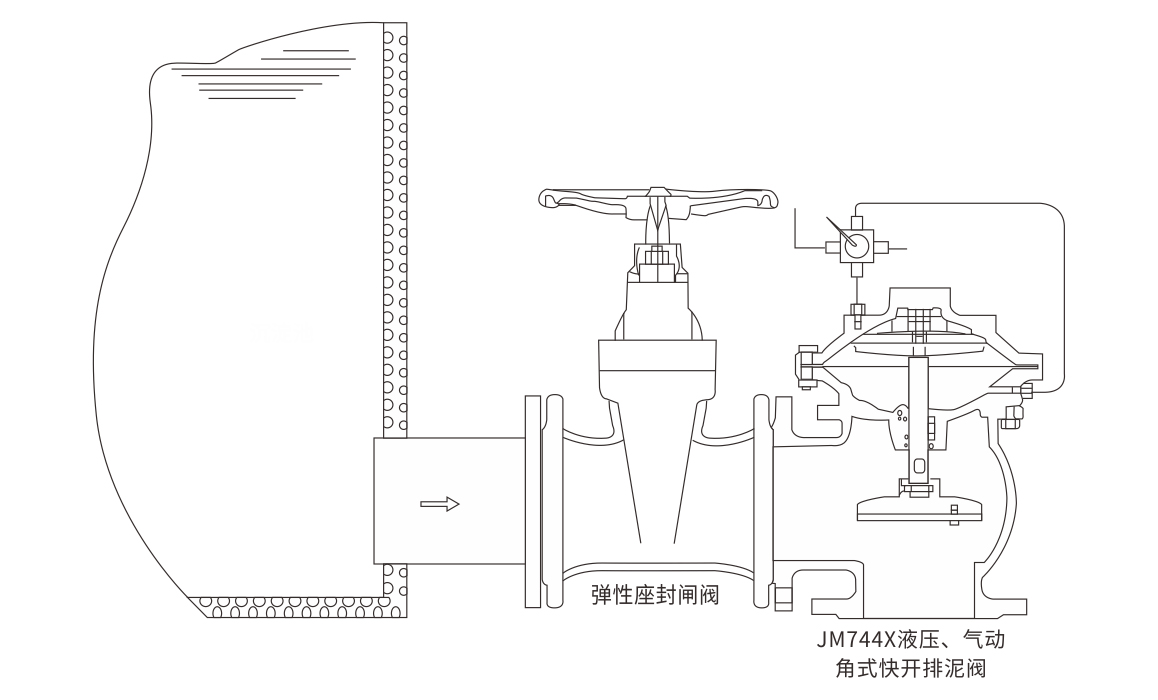

▲安装示意图
