Y42X减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、 阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳定功能。
Y42X减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也 可在通常的冷热水管网中，起减压稳定作用。
Y42X减压阀调压、稳定动作平稳，适用于水和非腐蚀性液体介质的管路。
▲产品性能
| 公称压力 | 1.0 | 1.6 | 2.5 |
| 壳体试验压力 | 1.0 | 1.6 | 2.5 |
| 密封试验压力 | 1.0 | 1.6 | 2.5 |
| 进口压力 | 1.0 | 1.6 | 2.5 |
| 出口压力范围 | 0.2-0.8 | 0.2-1.0 | 0.1-1.6 |

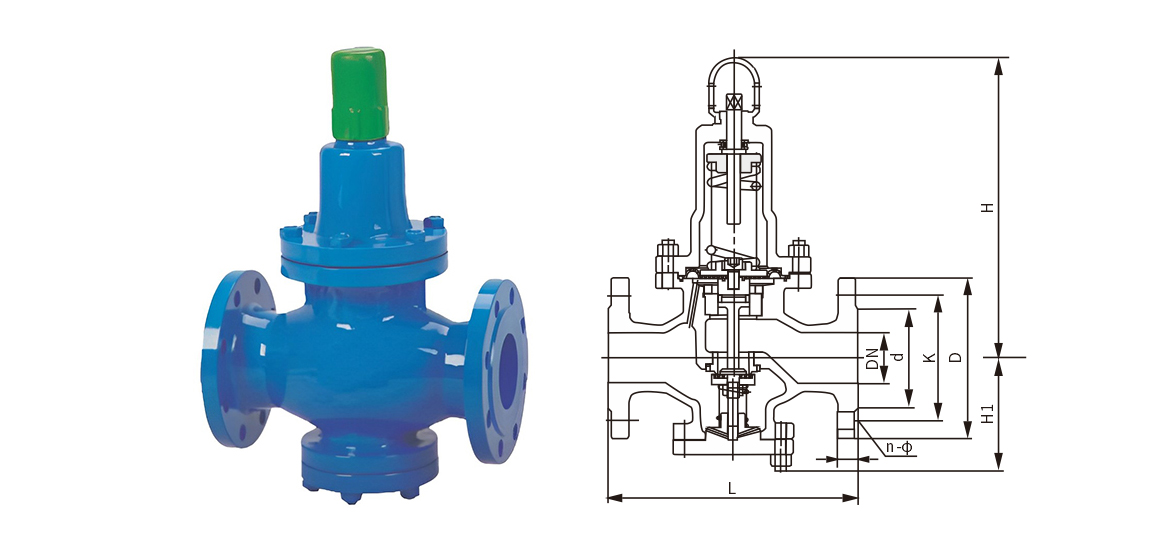

▲外形及连接尺寸
| DN | L | H | H1 |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
